工业洗衣机

发表时间:2018-05-24

点击数:176

分享到:


工业洗衣机是一款自动化、智能化、容易维护保养的洗涤设备,结构紧凑,操作维护方便、设计合理,运转平稳,使用寿命长,其主要部件、内胆与外壳均用优质不锈钢精制而成,具有水洗效率高,占地面积小,美观大方,性能优良,经久耐用等优点。适用于洗涤各种棉织、毛纺、麻类、化纤混纺等衣物织品,在服装厂、水洗厂、工矿企业、学校、宾馆、酒店、医院等洗衣房具有广泛应用,是减轻劳动强度,提高工作效率,降低能耗的理想设备。


1.洗衣设备结构

控制系统 :由电脑面板、电脑芯片、程序软件、各种传感器(温度、电机过载检测)等组成



滚  筒 :全部采用优质不锈钢板制成,筒壁装有溢水小孔与翻斗筋

传动体: 由变频器、电机、皮带轮、三角胶带及轴承座等组成

避震

惯性负载

惯性负载是指惯性特别大,启动较困难的负载。但只要生产机械转动后达到一定转速时,负载又显著下降,输出功率也相应减小,并相应可获得节能的效果。这类设备有压榨机、高速分离机、抛光机、离心铸造机、管庄机、脱水机、工业洗衣机等等它可用转速控制,定时控制,多段速控制的方法来满足工艺要求和节能。设备在制动时还可以采用能量回馈方式,达到快速停机和节电的目的;约有20%的节电率体:由压缩弹簧、拉杆、吊钩及固定支座与阻尼器组成,以减少震动幅度


机  门:门体采用不锈钢制成,门内装有橡胶密封圈,工作时与桶体密封,在门锁内装有联动开关,保     证机器在运转中门不会被打开,确保操作者安全

进水管:进水管路上装有电磁阀

排水阀:排水阀开启和关闭由电磁阀控制

加热器:本机有二种加热方法,一为蒸汽加热,二为电热

2.一般工作流程

加水——洗涤——脱水——二次加水——均布——脱水——中脱——高脱——高脱1——高脱2

——停机

3.负载特性

惯性负载是指惯性特别大,启动较困难的负载。但只要生产机械转动后达到一定转速时,负载又显著下降,输出功率也相应减小,并相应可获得节能的效果。这类设备有压榨机、高速分离机、抛光机、离心铸造机、管庄机、脱水机、工业洗衣机等等它可用转速控制,定时控制,多段速控制的方法来满足工艺要求和节能。设备在制动时还可以采用能量回馈方式,达到快速停机和节电的目的;约有20%的节电率

4.变频器要求


A 、启动力矩大,二次加水启动时,负载达到最大值,低频力矩输出满足要求

B、全程转速稳定

C、加减速过程中不失速

D、宽调速范围

E:多段速运行

*注意事项


A.负债惯性比较大----当负载运行到一定转速后,惯性会比较大,请注意加减速时间的设置

B.停车方式一般选择自由停机,因为惯性比较大,停机时间会比较长,采用自由停车后,只要变频器没有输出,就可以采用机械制动,这样可以减少停机时间,提高生产效率。(可以根据用户要求进行设置选择)

C.注意变频器的安装防护(设备有振动等)

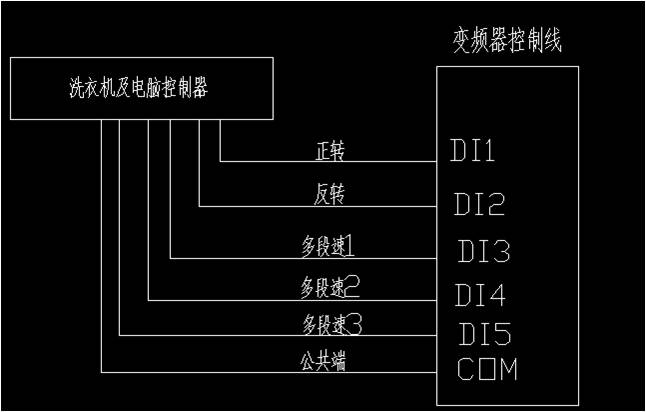

基本图示:
